📌 본 글은 표준 안정 시 12유도 심전도가 기록하는 전기 신호와 주요 파형, 검사 방법, 결과가 달라지는 조건과 다른 심장검사의 역할을 설명합니다.
⏱️ 3초 결론
✔️ 심전도검사는 피부 전극으로 심장이 뛸 때 생기는 전기 신호를 시간에 따라 기록합니다.
✔️ 심박수, 박동의 규칙성, 전기 신호의 전달 과정과 P파·QRS군·T파의 순서를 확인합니다.
✔️ 정상 여부는 12개 유도의 파형, 간격과 전압을 함께 평가해 판단합니다.
✔️ 심장 구조, 판막, 펌프 기능과 혈액 속 심근손상 표지자는 측정 대상이 다른 검사로 확인합니다.
✅ 체크리스트
1️⃣ 검사명: 결과지에 ECG, EKG 또는 12-lead ECG가 표시되어 있는지 확인합니다.
2️⃣ 검사 당시 상태: 직전 운동, 통증, 발열이나 심한 긴장이 있었는지 확인합니다.
3️⃣ 복용 정보: 심박수나 전도에 영향을 줄 수 있는 약물과 자극 성분의 복용 시각을 확인합니다.
4️⃣ 기록 품질: 움직임, 떨림이나 전극 접촉 문제로 재기록했는지 확인합니다.
5️⃣ 비교 자료: 이전 심전도와 당시 증상 발생 시각을 함께 확인합니다.
💬 오늘의 핵심 용어
🔍 심전도검사(Electrocardiogram, ECG·EKG)
📚 피부에서 감지한 심장의 전기활동을 파형으로 기록하는 검사입니다.
🔍 전극
📚 피부에 붙여 심장에서 발생한 미세한 전위 차이를 감지하는 센서입니다.
🔍 유도
📚 여러 전극의 신호 차이를 이용해 심장의 전기활동을 바라보는 기록 방향입니다.
12유도와 P파·QRS군·T파의 기본의미, 자동판독 문구와 심장초음파·트로포닌의 역할 차이

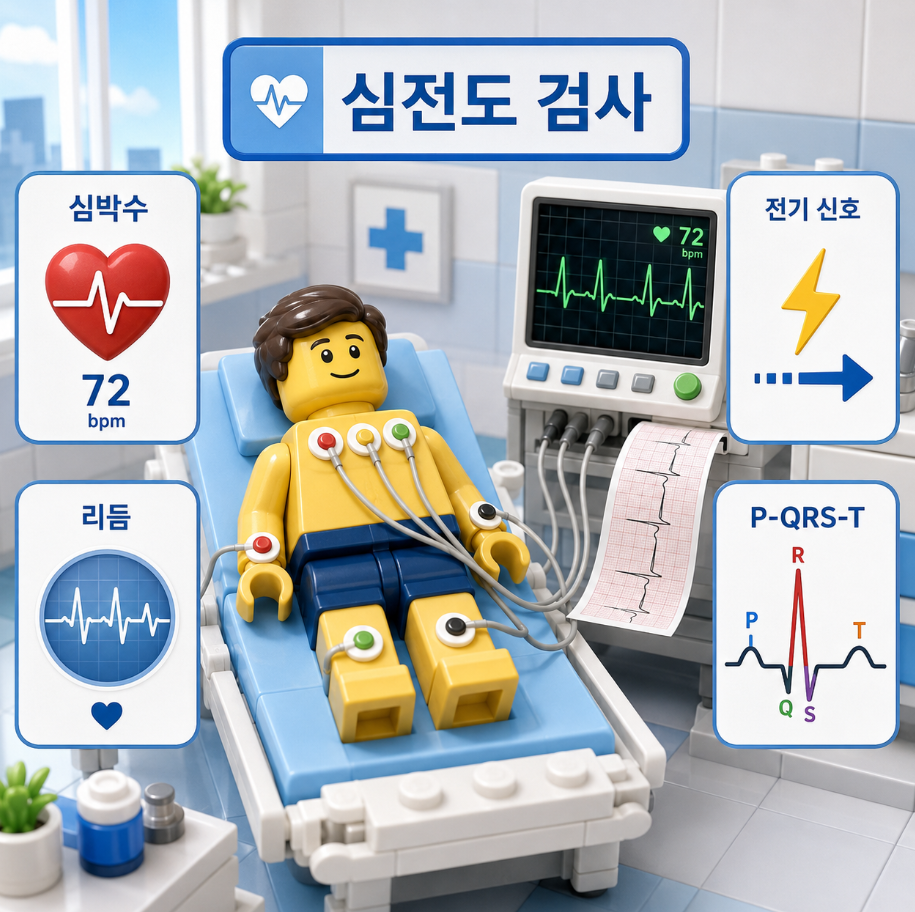

심전도검사(ECG·EKG)는 피부 전극으로 심장이 뛸 때 생기는 전기 신호를 기록해 심박수, 리듬과 전도 과정을 확인하는 검사입니다.
표준 안정 시 12유도 심전도는 팔, 다리와 가슴의 10개 전극에서 받은 신호를 조합해 심장의 전기활동을 여러 방향에서 기록합니다.
P파·QRS군·T파는 심방과 심실이 전기적으로 활성화되고 회복되는 순서를 나타내며, 심장 구조와 펌프 기능은 심장초음파가 평가합니다.
🔎 심전도 기록을 이루는 3개 축
1️⃣ 시간: 전기 신호가 시작되고 전달된 뒤 회복되는 순서와 간격을 기록합니다.
2️⃣ 방향: 12개 유도는 심장의 전기활동을 서로 다른 방향에서 기록합니다.
3️⃣ 전압: 파형의 높이는 피부에서 감지된 전위 차이의 크기를 나타냅니다.
1. 심전도검사는 무엇을 기록하는가
정상적인 동성리듬에서는 동방결절에서 시작된 전기 신호가 심방과 심실로 전달되며 일정한 순서의 박동을 만듭니다.
심전도 장비는 피부 표면에 나타난 미세한 전위 차이를 감지해 시간에 따른 파형으로 기록합니다.
장비는 몸에 전류를 전달하지 않고 심장에서 자연스럽게 발생한 전기 신호를 받습니다.
💡 용어 한 줄 설명
📚 동방결절: 정상적인 심장 박동에서 전기 신호를 시작하는 심장 안의 조직입니다.
📚 동성리듬: 동방결절에서 시작된 전기 신호가 일정한 순서로 전달되는 리듬입니다.
1-1. 표준 안정 시 12유도 심전도란
표준 안정 시 12유도 심전도는 누운 상태에서 팔, 다리와 가슴에 전극을 붙여 기록하는 기본 심전도검사입니다.
사지에 사용하는 4개 전극과 가슴에 붙이는 6개 전극을 합쳐 총 10개 전극을 사용합니다.
전극 사이의 신호 차이를 조합해 6개 사지유도와 6개 흉부유도, 총 12개 유도의 파형을 만듭니다.
전극은 피부에서 신호를 감지하고, 유도는 감지한 신호를 특정 방향에서 나타낸 기록입니다.
1-2. 심박수·리듬·전도에서 확인하는 내용
1️⃣ 심박수: 파형 사이의 시간 간격으로 심장이 1분에 몇 번 뛰는지 계산합니다.
2️⃣ 리듬: 박동 사이 간격의 규칙성과 전기 신호가 시작되는 위치를 확인합니다.
3️⃣ 전도: 전기 신호가 심방에서 심실로 전달되는 시간과 심실 안에서 퍼지는 과정을 확인합니다.
💡 용어 한 줄 설명
📚 방실결절: 심방에서 심실로 전달되는 전기 신호를 잠시 늦춰 보내는 조직입니다.
1-3. P파·QRS군·T파의 의미
심전도 파형은 심방과 심실의 전기적 활성과 회복이 진행되는 순서를 나타냅니다.
🔎 P파·QRS군·T파의 기본 의미
1️⃣ P파: 심방으로 전기 신호가 퍼지는 심방 탈분극을 나타냅니다.
2️⃣ QRS군: 심실로 전기 신호가 빠르게 퍼지는 심실 탈분극을 나타냅니다.
3️⃣ T파: 심실이 다음 박동을 준비하며 전기적으로 회복되는 심실 재분극을 나타냅니다.
파형의 폭, 파형 사이의 간격과 각 유도에서 나타나는 모양을 함께 측정하면 전기 신호의 전달 순서를 평가할 수 있습니다.
심장근육의 수축력, 판막 상태와 박출률은 심장초음파가 평가합니다.
💡 용어 한 줄 설명
📚 탈분극: 심장근육세포가 전기적으로 활성화되는 과정입니다.
📚 재분극: 활성화된 심장근육세포가 다음 박동을 위해 전기적으로 회복되는 과정입니다.

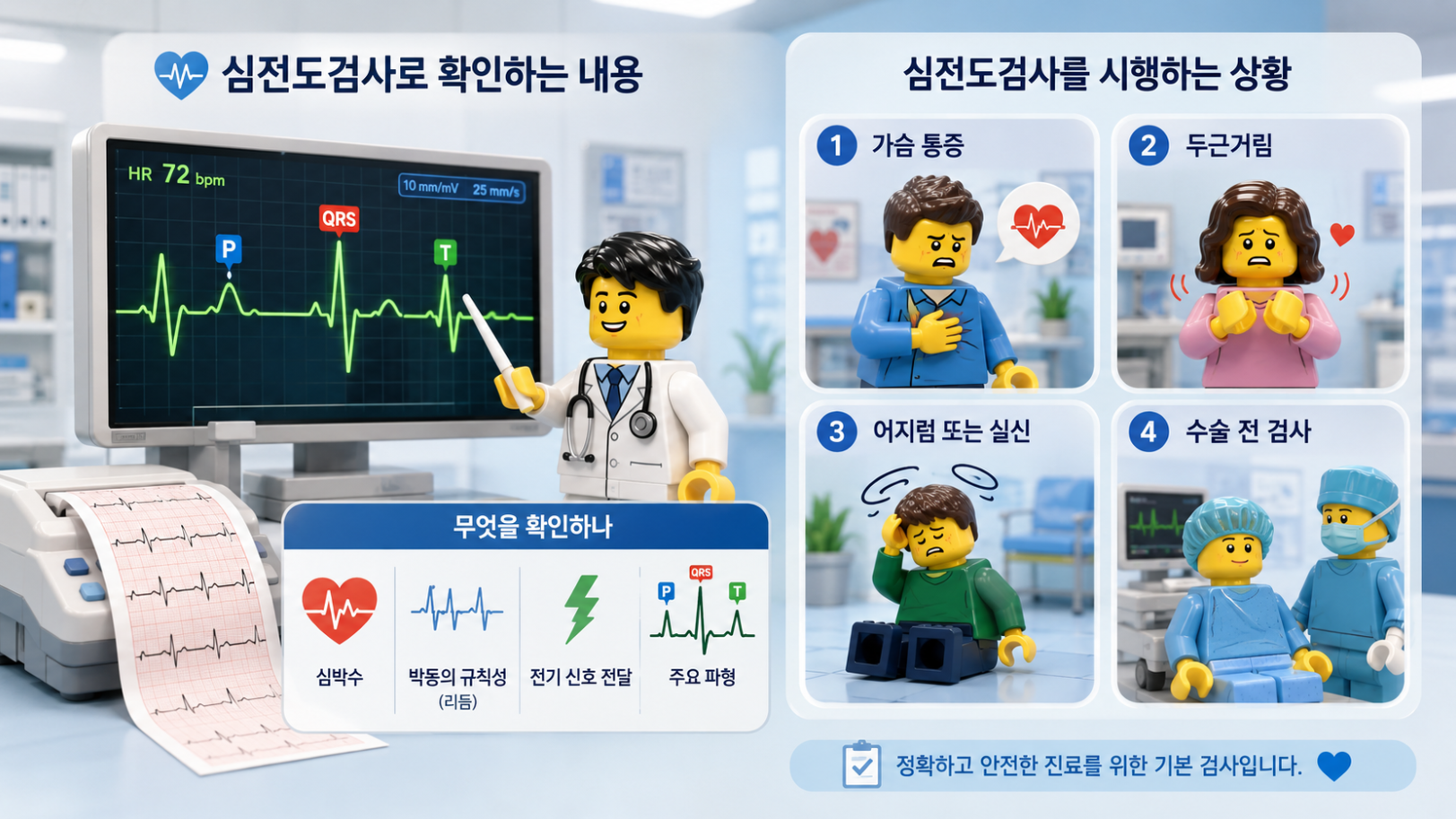

2. 어떤 상황에서 심전도검사를 시행하는가
심전도는 증상이 나타난 시점의 전기적 변화, 이전 기록과의 차이 또는 치료 전후의 리듬 변화를 확인하기 위해 시행합니다.
1️⃣ 증상 평가: 가슴 통증, 두근거림, 숨참, 어지럼이나 실신이 있을 때 심박수, 리듬과 전도 변화를 기록합니다.
2️⃣ 이전 결과 비교: 알려진 부정맥이나 심장질환이 있는 경우 이전 심전도와 현재 파형의 변화를 비교합니다.
3️⃣ 치료 전후 기록: 심박수나 전도에 영향을 주는 치료 전후의 파형 변화를 기록합니다.
4️⃣ 심박동기 확인: 심박동기를 사용하는 경우 자극 신호와 심장 박동의 관계를 확인합니다.
5️⃣ 수술 전 확인: 수술이나 마취 전에 현재 심박수, 리듬과 전도 상태를 기본 자료로 기록합니다.

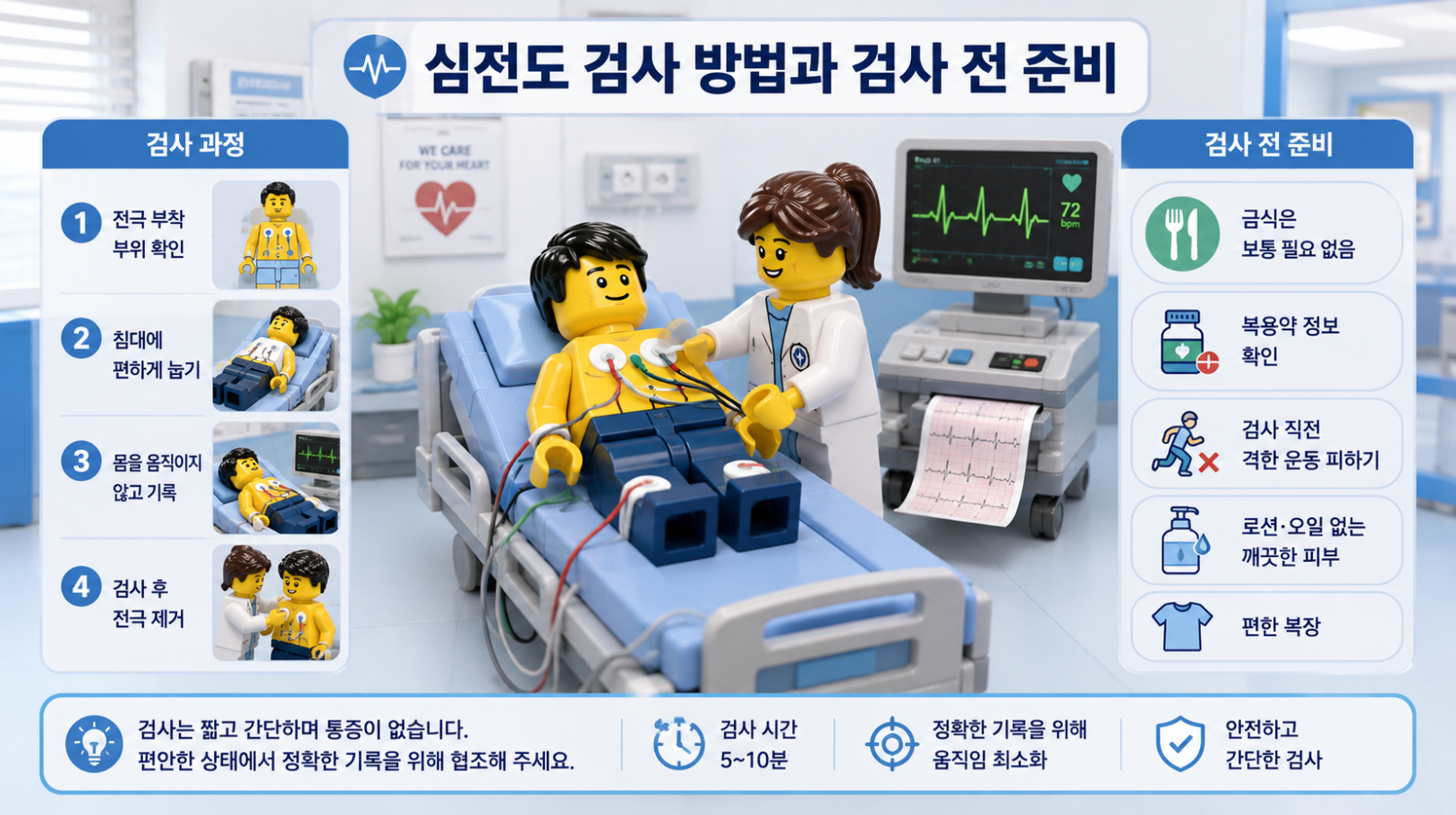

3. 검사 방법과 검사 전 준비
심전도는 혈액이나 소변을 채취하지 않는 기능검사이며, 피부 전극과 기록 장비를 사용합니다.
3-1. 심전도 기록 과정
검사자는 팔, 다리와 가슴의 전극 부착 부위를 확인하고 피부의 땀과 기름을 닦습니다.
전극이 잘 붙지 않는 부위는 필요한 범위에서 털을 정리할 수 있습니다.
🧭 표준 심전도 검사 순서
🔝 전극 부착 부위 확인과 피부 정리
⬇️ 팔, 다리와 가슴에 10개 전극 부착
⬇️ 누운 상태에서 몸을 편안하게 유지
⬇️ 약 10초 동안 12유도 파형 기록
🔚 전극 제거와 기록 품질 확인
3-2. 금식·복용약·운동·복장 준비
1️⃣ 금식: 일반 안정 시 심전도에는 보통 금식이 필요하지 않습니다.
2️⃣ 복용약과 자극 성분: 심박수나 전도에 영향을 줄 수 있는 약물, 카페인 제품과 자극 성분의 복용 시각을 검사 전에 알립니다.
3️⃣ 운동: 검사 직전 강한 운동은 심박수를 높일 수 있으므로 안내받은 시간 동안 안정을 취합니다.
4️⃣ 복장과 피부: 가슴 전극을 붙일 수 있는 복장을 준비하고 부착 부위의 로션이나 오일을 닦습니다.

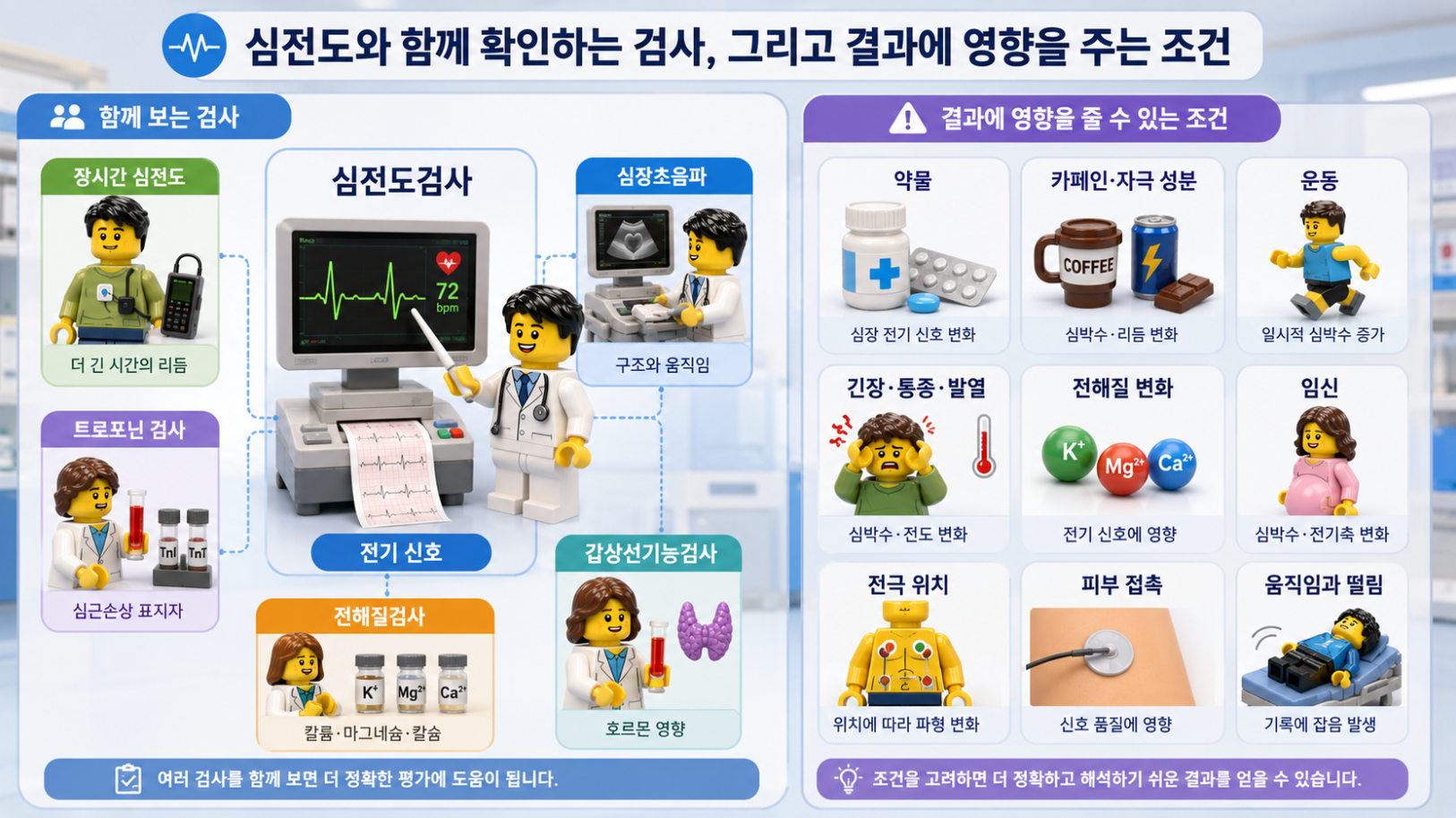

4. 함께 시행하는 검사와 역할 차이
심장 구조와 판막은 심장초음파로 평가하고, 심근손상 표지자는 혈액검사로 측정합니다.
검사시간 밖의 심장 리듬은 장시간 심전도로 기록합니다.
| 검사 | 직접 확인하는 대상 | 심전도와 함께 시행하는 이유 |
|---|---|---|
| 안정 시 심전도 | 검사 당시의 전기 신호, 심박수, 리듬과 전도 | 증상이 있었던 시점의 전기 신호를 기본 기록으로 남김 |
| 장시간 심전도 | 일상생활 중 더 긴 시간의 전기 신호 | 안정 시 심전도에 포함되지 않은 리듬 변화를 더 긴 시간 동안 기록 |
| 심장초음파 | 심장 구조, 벽 움직임, 판막과 펌프 기능 | 심전도는 전기 신호를 기록하고, 심장초음파는 심장 모양·판막·벽 움직임을 평가 |
| 트로포닌 | 혈액 속 심근손상 표지자 농도 | 심전도는 전기적 변화를 기록하고, 트로포닌 검사는 심근손상 표지자를 측정 |
| 전해질검사 | 칼륨, 마그네슘과 칼슘 농도 | 심장세포의 전기적 활성과 회복에 영향을 주는 전해질 상태 측정 |
| 갑상선기능검사 | TSH와 Free T4 등 갑상선호르몬 관련 수치 | 갑상선호르몬 변화가 심박수와 리듬에 미치는 영향 평가 |
5. 결과에 영향을 주는 조건
심전도 파형의 변화는 실제 심장 전기활동의 변화와 기록 과정에서 섞인 아티팩트로 나누어 확인합니다.
5-1. 실제 심장 전기활동을 바꾸는 조건
1️⃣ 약물과 자극 성분: 일부 심혈관계 약물, 카페인과 자극 성분은 심박수나 전도에 영향을 줄 수 있습니다.
2️⃣ 운동: 활동 직후에는 심박수가 빨라지고 안정 시 기록과 다른 파형이 나타날 수 있습니다.
3️⃣ 발열·통증·긴장: 체온 변화와 교감신경 활성은 심박수와 박동 간격을 바꿀 수 있습니다.
4️⃣ 전해질과 갑상선기능: 칼륨, 마그네슘, 칼슘과 갑상선호르몬 상태는 심장세포의 전기활동에 영향을 줄 수 있습니다.
5️⃣ 임신: 임신 중 순환량과 심박수 변화가 안정 시 기록에 반영될 수 있습니다.
6️⃣ 검사 시점: 증상이 발생한 시간과 기록 시간이 다르면 증상 당시의 전기 변화가 파형에 포함되지 않을 수 있습니다.
💡 용어 한 줄 설명
📚 교감신경 활성: 운동, 긴장, 통증이나 발열 때 심박수와 혈압을 높이는 신경계 반응입니다.
5-2. 전극·움직임에서 생기는 아티팩트
1️⃣ 전극 위치: 가슴 전극의 위치가 달라지면 파형의 모양과 전압이 이전 기록과 달라질 수 있습니다.
2️⃣ 피부 접촉: 땀, 기름, 털이나 접착 불량은 전극이 신호를 안정적으로 받는 것을 방해할 수 있습니다.
3️⃣ 움직임과 떨림: 몸의 움직임과 근육 떨림은 심장 신호와 다른 전기활동을 기록에 섞을 수 있습니다.
4️⃣ 외부 전기 잡음: 주변 장비와 전원 환경에서 발생한 잡음이 파형에 흔들림으로 나타날 수 있습니다.
💡 용어 한 줄 설명
📚 아티팩트: 움직임, 떨림, 전극 접촉이나 외부 잡음 때문에 기록에 섞인 비심장성 파형입니다.
6. 심전도 참고값과 결과 판독
심전도 결과는 심박수, 시간 간격, 전압, 리듬과 12개 유도의 파형을 함께 평가합니다.
6-1. 심박수·간격·전압에 사용하는 단위
1️⃣ 심박수: 분당 박동 수를 bpm 또는 회/분으로 표시합니다.
2️⃣ 시간 간격: 파형의 폭과 파형 사이의 시간을 ms 또는 초로 표시합니다.
3️⃣ 전압: 파형의 높이를 mV로 표시합니다.
6-2. 정상·비정상 판정 항목
성인 안정 시 심박수 60~100 bpm은 흔히 사용하는 일반 참고 예시입니다.
전체 심전도 평가는 박동의 규칙성, P파와 QRS군의 관계, 파형 사이의 간격, 전압과 유도별 모양을 포함합니다.
연령, 성별, 임신 상태, 심박수와 운동 수준에 따라 일부 측정값의 해석 범위가 달라질 수 있습니다.
6-3. 참고값·자동판독·진단기준의 차이
1️⃣ 참고값: 심박수, 시간 간격과 전압을 비교할 때 사용하는 일반적인 측정 범위입니다.
2️⃣ 자동 측정과 자동판독: 장비는 심박수, 리듬, 파형의 간격과 전압을 계산해 자동판독 문구를 표시합니다.
3️⃣ 진단기준: 실제 파형, 증상, 병력과 관련 검사를 함께 적용해 특정 리듬이나 상태를 평가하는 기준입니다.
💬 자동판독 문구를 확인할 때
🔊 장비 문구: 심박수, 리듬, 파형의 간격과 전압을 계산해 표시한 보조 정보입니다.
🔊 최종 평가: 의료진은 실제 파형, 증상과 이전 심전도를 함께 살펴 자동판독 문구의 의미를 판단합니다.
7. 심전도 결과에 추가로 필요한 정보
심전도 파형은 검사 당시 상황과 이전 기록을 함께 비교해야 변화가 발생한 시점과 기록 품질을 구분할 수 있습니다.
1️⃣ 증상 시각: 증상이 시작된 시간과 심전도 기록 시간이 겹쳤는지 확인합니다.
2️⃣ 이전 심전도: 같은 유도에서 새로 생긴 파형인지 이전부터 있던 변화인지 비교합니다.
3️⃣ 복용 정보: 심박수나 전도에 영향을 줄 수 있는 약물과 자극 성분의 복용 시각을 확인합니다.
4️⃣ 기록 품질: 전극 위치, 움직임이나 떨림으로 일부 파형이 흐려졌는지 확인합니다.
8. 심전도검사의 한계
표준 안정 시 심전도의 주요 한계는 짧은 기록시간과 기록 조건에 따른 파형 차이입니다.
8-1. 짧은 기록시간
표준 심전도는 일반적으로 약 10초 동안의 전기 신호를 기록하므로 간헐적인 리듬 변화가 검사시간에 나타나지 않을 수 있습니다.
증상이 드물게 반복되면 증상 빈도와 지속시간에 맞춰 장시간 심전도를 선택할 수 있습니다.
8-2. 재현성과 판독 맥락
전극 위치, 피부 접촉, 움직임과 검사 당시 상태가 달라지면, 이전 심전도와 파형이 달라질 수 있습니다.
하나의 파형 변화는 생리적 변이, 약물, 전해질 변화와 여러 심장 상태에서 나타날 수 있습니다.
검사 당시 증상과 이전 심전도를 비교하면, 새로 발생한 리듬·전도 변화인지 이전부터 있던 파형인지 확인할 수 있습니다.
9. Q&A: 자주 묻는 질문
Q1: ECG, EKG와 12-lead ECG는 서로 다른 검사인가요?
A1: ECG와 EKG는 모두 심전도검사를 뜻하는 약어입니다.
12-lead ECG는 10개 전극의 신호를 조합해 12개 유도로 기록한 표준 심전도 형식을 뜻합니다.
Q2: 심박수 측정과 심전도검사는 무엇이 다른가요?
A2: 심박수는 1분 동안의 박동 횟수를 나타냅니다.
심전도는 심박수와 함께 박동의 규칙성, 전도 시간과 P파·QRS군·T파의 형태를 기록합니다.
Q3: 검사 중 움직였으면 심전도 결과 전체가 무효인가요?
A3: 움직임이 짧고 일부 유도에만 영향을 주면 판독 가능한 구간이 남을 수 있습니다.
아티팩트가 주요 파형을 가리면 전극 접촉을 정리한 뒤 다시 기록할 수 있습니다.

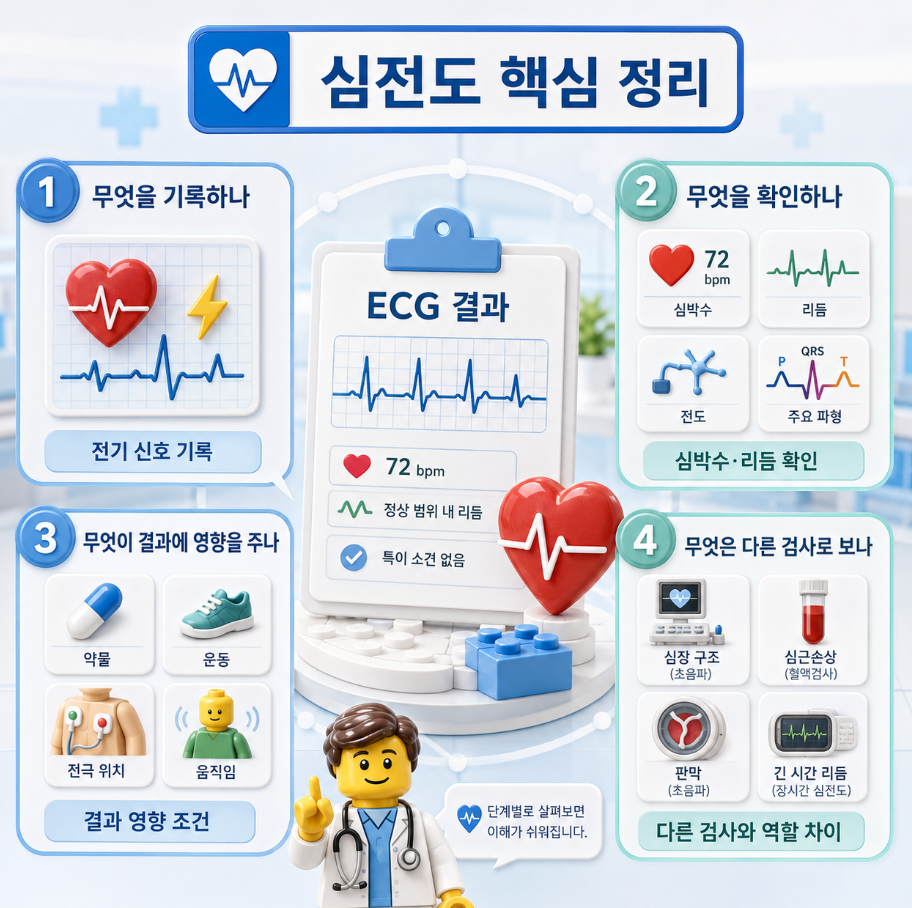

10. 정리하며: 심전도 결과를 이해하는 순서
1️⃣ 기록 대상: 심장이 뛸 때 생기는 전기 신호를 시간에 따라 기록합니다.
2️⃣ 확인 내용: 심박수, 리듬, 전도와 주요 파형의 순서를 함께 평가합니다.
3️⃣ 결과 조건: 실제 전기활동의 변화와 전극, 움직임에 따른 아티팩트를 구분합니다.
4️⃣ 검사 범위: 심장 구조, 판막, 펌프 기능과 심근손상 표지자는 다른 검사로 평가하며, 검사시간 밖의 리듬은 장시간 심전도로 기록합니다.
🔗 관련 글 이어서 확인하기
▶️ 검사시간 밖에 반복되는 두근거림을 확인하려는 경우
➡ 심전도는 정상인데 홀터검사 권유받는 이유: 간헐성 부정맥 확인 기준
▶️ 심전도 변화와 심근세포 손상 혈액검사의 차이를 확인하려는 경우
➡ 트로포닌 수치 상승: 반복검사 결과와 심근손상·심근경색의 결정적 차이
▶️ 심장 리듬과 심장벽 부담 혈액검사의 역할을 구분하려는 경우
➡ BNP·NT-proBNP 차이: 높은 수치의 의미와 신장기능·심방세동 영향
📚 공식 참고 자료 및 가이드라인
· 질병관리청 국가건강정보포털 — 심전도의 정의, 검사 과정과 결과 의미
· 미국심장협회(AHA) — 심전도가 기록하는 전기활동, 심박수와 리듬
· 미국 국립의학도서관 MedlinePlus — 심전도 시행 목적, 준비와 검사 방법
· 미국심장협회(AHA) — 장시간 심전도의 기록 범위와 사용 목적
⚠️ 심전도 자동판독 문구는 장비가 심박수, 리듬, 파형의 간격과 전압을 계산해 만든 보조 문구입니다.
⚠️ 안정 시 심전도는 약 10초 동안의 기록이므로 검사시간 밖에 발생한 전기적 변화는 결과에 포함되지 않을 수 있습니다.
